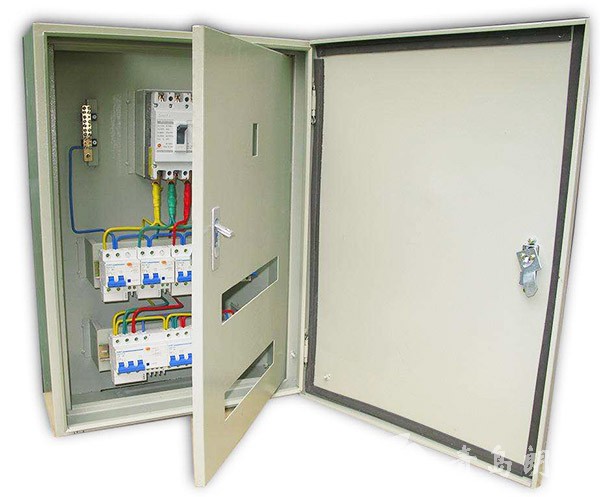

PZ配電箱

2018-7-17 15:03| 發布者: admin| 查看: 8096| 評論: 0|原作者: 青島朗奧科技發展有限公司

一、產品概述

PZ配電箱是在低壓供電系統末端負責完成電能控制、保護、轉換和分配的設備。主要由電線、元器件（包括隔離開關、斷路器等）及箱體等組成。箱內將RCBO（剩余電流動作保護器）等在其內部合理組合裝配起來，從而實現對電源集中控制，以及接地、過載、短路等保護功能的基礎配電裝置。其內部還分別設有保護接地線和中性線的匯流排，以方便各種低壓配電系統（TT，TN， IT系統）的接線。PZ配電箱廣泛用于各種樓宇、廣場、車站及工礦企業等場所，作為配電系統的終端電器設備。

二、產品結構

配電箱在結構上按安裝方式分為封閉懸掛式（明裝）和嵌入式（暗裝）兩種。主要結構分為箱殼、面板、安裝支架、中性母線排、接地母線排等部件。在面板上有操作主開關和分路開關的開啟孔，若不需要安裝全數分路開關時，可以使用封口板將開啟孔部分封閉。進出線敲落孔置于箱殼上、下兩面。背面還有長園形敲落孔，可以根據用戶需要任意敲孔后使用。照明配電箱按箱體材質又可分為鋼箱、不銹鋼箱、鐵箱和塑料箱等。

三、技術參數

額定工作電壓（Ue） AC 380/220V

額定絕緣電壓（Ui） AC500V

主母線額定電流（In）10A~400A

主母線額定短時耐受電流（Icw）：4KA

防護等級：IP30-操作面IP20C

頻率：50HZ
