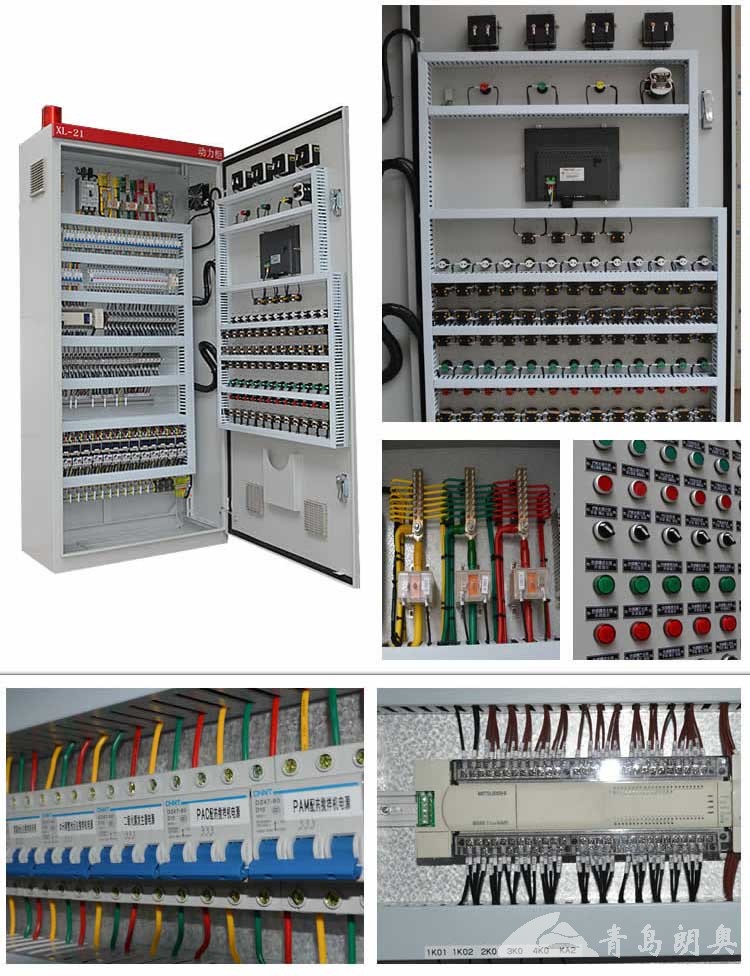

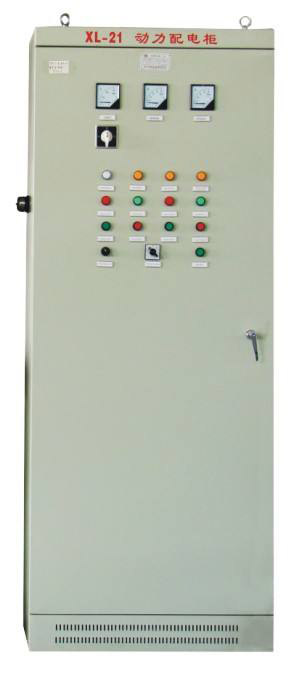

| 一、產品概述 XL-21動力配電柜系列產品適用于工業與民用建筑中作交流頻率為50Hｚ、電壓500V及以下、三相四線電力系統的動力配電和照明配電使用。柜體結構輕而緊湊，采用優質冷軋板及角鋼焊接組合而成，前開門形式，后板沖有百葉窗式散熱孔，柜體兩側焊牢，不可打開。 XL-21前門可裝各種測量儀表，指示燈操作電氣等，柜門正面右側可裝外操式刀開關操作把手，可在柜外安全可靠操作。柜內電氣元件安裝選用條梁式或整塊底板安裝方式，可靈活組合方案，通用性大，易于實現安裝構件的標準化。 二、型號說明 XL-21：X--控制箱；L--動力；21：設計序號
三、使用環境 1、周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃。 2、戶內安裝使用，使用地點的海拔高度不超過2000M。 3、周圍空氣相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，例如+20℃時不大于90%。 應考慮到由于溫度的變化可能會偶爾產生的凝露影響。 4、設備安裝時與垂直面的傾斜度不超過5度。 5、設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。 6、設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所 7、 用戶有特殊要求時可與我們協商解決。 四、技術參數 ◆ 符合標準：IEC439、GB7251.1-1997、JB／T9661-1999 ◆ 額定電壓：AC400V ◆ 額定絕緣電壓：660V ◆ 額定電流：630A ◆ 額定短時耐受電流：30kA ◆ 外殼防護等級：IP30
|
