LA-X系列諧波智能電容器

2018-8-9 14:03| 發布者: admin| 查看: 7952| 評論: 0|原作者: 青島朗奧科技發展有限公司

一、產品概述

隨著工業智能化的發展，大量的非線性負載得到了大量的應用，這些非線性負載在提高生產力的同時，也產生了諧波污染，它將導致電能的浪費、系統容量降低、設備加速老化、同時對無功補償電容器造成損害。

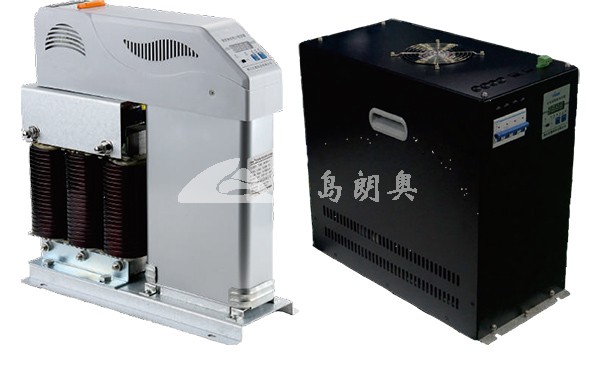

在電能質量日趨重要的大環境下，公司專業的技術團隊開發了LA-X抗諧波系列電容器產品，LA-X系列抗諧型低壓智能電容器是以一臺△型或Y型電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等最新技術成果，將其智能化，實現低壓無功補償功能和使其能夠可靠工作、使其方便的零投切、保護、測量、信號、聯機等系列功能，是低壓無功自動補償濾波技術的重大突破，主要應用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。

其中串接7％電抗器的產品使用于主要諧波為5次的電氣環境，串接14％電抗器的產品使用于主要諧波為3次的電氣環境。產品主要適用于化工、建材、造紙、紡織、煤炭、電力、電信、鎢業、船運港口、煙草、釀酒、汽車制造、精密電子、精密機械等工業領域。

同時，還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS發電機組、會展場館、商業寫字樓等商業用電系統。

二、技術指標

1、電源條件

額定電壓：~220V/380V

電壓偏差：±20%

工作頻率：48.5~51.5Hz

功率消耗：小于0.5W（切除電容時）

2、測量誤差

電壓：≤0.5%（在80%~120%額定電壓范圍內）

電流：≤1%

溫度：±1℃

功率因數：≤±0.5%

3、環境條件

環境溫度：-40~40℃

相對濕度：40℃ 20~90%

海拔高度：≤2000m

4、無功補償參數

投切相應時間：大于100ms

無功容量：單回路≤50KVAR（三相）、≤30KAVR（分相）

雙回路≤60KVAR（三相）、≤40KAVR（分相）

聯機：≤30臺

5、可靠性參數

控制準確率：100%

控制容許次數：200萬次

電容器容量運行時間衰減率：≤1%/年

電容器容量投切衰減率：≤0.1%/萬次

年故障率：≤0.1%

6、電氣安全

電氣間歇與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準DL/T842-003(低壓并聯電容器裝置使用條件)中對應條款要求。

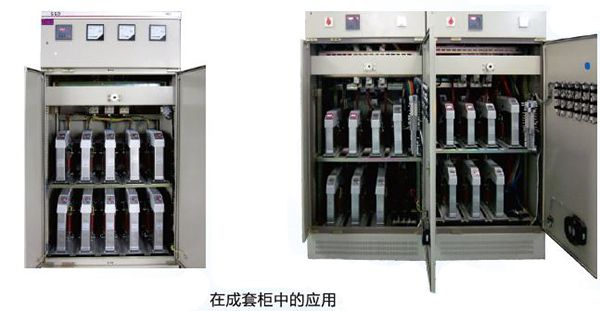

三、產品在成套柜中的應用

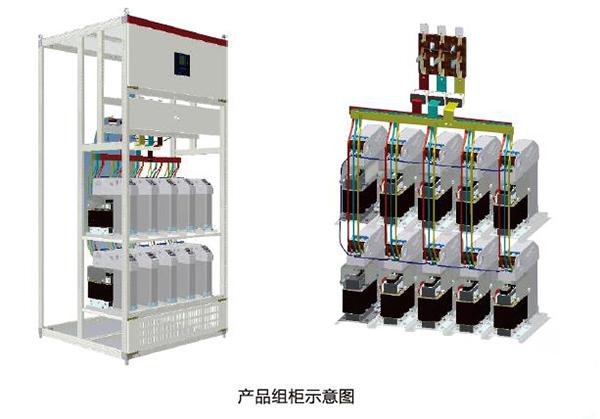

產品在柜體中積木式組裝，構成無功自動補償裝置，打破傳統自動補償裝置的結構模式，如下圖所示，具有電容器零投切等優異功能以及結構簡潔、同樣柜體可裝更多電容器、生產簡易、容量可調整性好、運行維護方便等優點。
